Transmissionselektronenmikroskopie (TEM)

TEM ermöglicht Abbildungen auf atomarer Ebene in komplexen Anwendungen der Nanotechnologie und Materialwissenschaft. Measurlabs bietet fortschrittliche Elektronenmikroskopietechniken, von Kryo-TEM bis HR-TEM-EDX, zur Charakterisierung von Nanopartikeln, Dünnschicht und mikroelektronischen Bauteilen.
TEM-Querschnittsbild eines dünnen Films
Kone logoNeste logoFermion logoPlanmeca logoSulapac logoOkmetic logo

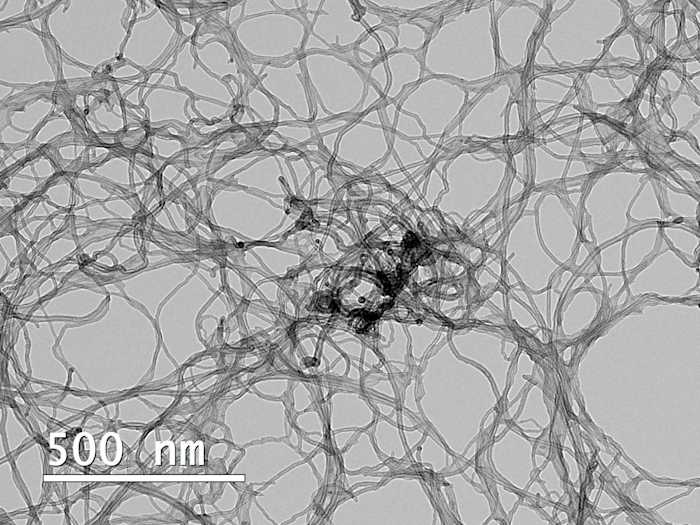

TEM-Einwand-Kohlenstoffnanoroehren

Unsere TEM-Dienstleistungen

Aufgrund ihrer hohen Auflösung eignet sich die TEM-Bildgebung ideal zur Identifizierung von Merkmalen und Defekten im Nanometer- und Sub-Nanometer-Bereich. Wir bieten mehrere Varianten der Technik an:

Dies sind lediglich einige Beispiele für unsere Kompetenzen. Wenden Sie sich bitte an unsere Fachleute, um weitere Informationen zu unserem Leistungsspektrum zu erhalten.

Messung im Querschnitts-TEM

Typische technische Spezifikationen

Measurlabs bietet TEM-Dienstleistungen mit den folgenden technischen Spezifikationen und Probenanforderungen:

  • Bildgebung mit einer räumlichen Auflösung bis zu 0,3 nm

  • Über 50-millionenfache maximale Vergrößerung

  • Erfordert ultradünne Proben (< 100 nm dick), die typischerweise mittels Focused-Ion-Beam(FIB-)Präparation oder Mikrotomie hergestellt werden

  • Elektronenstrahlenergien im Bereich von 80–300 keV ermöglichen eine tiefe Eindringtiefe des Strahls und einen hohen Kontrast bei der Abbildung innerer Strukturen

  • Kompatibel mit analytischen Modi wie energiedispersiver Röntgenspektroskopie (EDX) und Elektronenenergieverlustspektroskopie (EELS) für simultane Bildgebung und Elementar-/Chemieanalyse
